Мітчики UTOP: універсальне рішення для стабільного нарізання різьби

Нарізання внутрішньої різьби - операція, у якій важливі не лише правильно підібрані швидкість різання та подача. Велике значення має те, як утворюється й відводиться стружка.

Якщо стружка намотується або забиває канавки мітчика, навантаження на ріжучі кромки зростає. Наслідками можуть стати поломка інструменту, викришування, відхилення різьби за розміром, налипання матеріалу та позапланова зупинка верстата.

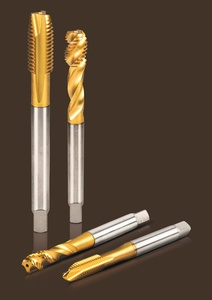

Серія машинних мітчиків UTOP розроблена для більш стабільного стружкоутворення та може використовуватись як універсальне рішення для більшості типових завдань із нарізання внутрішньої різьби.

Типові проблеми під час нарізання різьби

Wexo Präzisionswerkzeuge GmbH - один з двох німецьких підрозділів групи OSG, що спеціалізуються на осьовому ріжучому інструменті. За даними виробника, однією з основних причин проблем під час нарізання різьби є нестабільне формування та відведення стружки, зокрема її намотування та забивання в зоні обробки.

Серед найпоширеніших проблем виробник виділяє:

- поломку мітчика та викришування різальних кромок - 26%;
- відхилення різьби за розміром - 17%;
- налипання оброблюваного матеріалу - 14%;
- інші причини - 43%.

Ці цифри не означають, що причиною кожної поломки або браку є лише стружка. На результат також впливають якість та діаметр отвору, режими різання, подача та концентрація мастильно-охолоджувальної рідини, співвісність, стан шпинделя й оснащення.

Однак статистика показує, що контроль стружки - не другорядна частина процесу. У разі її намотування або ускладненого відведення зростає навантаження на мітчик, підвищується ризик браку, поломки інструменту та зупинки обладнання.

Саме на це завдання орієнтована серія UTOP: спеціальна геометрія забірної частини та змінна спіраль допомагають формувати стабільнішу стружку й прискорювати її відведення із зони різання.

Що відрізняє мітчики UTOP

Конструкція UTOP орієнтована на кероване формування та відведення стружки під час нарізання різьби.

Основні особливості серії:

- спеціальна геометрія забірної частини допомагає формувати стійкішу форму стружки;
- змінна спіраль сприяє прискореному відведенню стружки;
- швидкоріжуча сталь HSSE-V3 з ванадієм поєднує зносостійкість із необхідною в'язкістю інструменту;
- покриття TiN підвищує стійкість ріжучих кромок до зношування;
- різні виконання мітчиків дають змогу підібрати інструмент під матеріал, тип різьби та умови обробки.

За умови правильного підбору мітчика та режиму це допомагає зробити процес повторюванішим: знизити ймовірність збоїв, пов'язаних зі стружкою, і отримати прогнозованіший ресурс інструменту.

UTOP як універсальна серія для виробництва

UTOP можна розглядати як базову серію машинних мітчиків для широкої номенклатури стандартних виробничих завдань. Це практичний варіант для дільниць, де обробляють різні матеріали й потрібен надійний, зрозумілий у застосуванні інструмент.

Згідно з рекомендаціями виробника, серія застосовується, зокрема, для обробки:

- конструкційних, нелегованих і низьколегованих сталей;
- легованих сталей;
- поліпшених легованих сталей із міцністю до 1200 Н/мм²;
- інструментальних сталей із міцністю до 1300 Н/мм²;
- корозійностійких, кислотостійких і жаростійких сталей;
- високоміцного чавуну та чавуну з вермикулярним графітом;
- міді та мідних сплавів, зокрема матеріалів, що утворюють довгу стружку.

Широкий діапазон застосування не означає, що той самий мітчик слід використовувати без урахування умов обробки. Для кожної операції важливі матеріал та його міцність, тип різьби, глибина, тип отвору, мастильно-охолоджувальна рідина та характеристики обладнання.

UTOP не замінює спеціалізований інструмент для екстремальних умов, нестандартних різьб або особливо складних матеріалів. Його завдання інше: бути надійним універсальним рішенням для значної частини повсякденних операцій нарізання різьби.

HSSE-V3: баланс стійкості та в'язкості

Основа мітчиків UTOP - швидкоріжуча сталь HSSE-V3 з ванадієм. Для виробництва важлива не лише стійкість ріжучої частини, а й здатність інструменту працювати за неминучих відхилень реального процесу.

Порівняно з високотвердими порошковими швидкоріжучими сталями HSSE-PM, HSSE-V3 у низці завдань може забезпечувати в'язкішу та менш чутливу до короткочасних перевантажень поведінку. Це робить матеріал розумним вибором для універсального мітчика, який застосовують для різних деталей, матеріалів і верстатів.

Водночас матеріал мітчика не слід розглядати як компенсацію проблем обладнання.

Биття шпинделя, пошкоджена цанга, забруднені посадкові поверхні або порушення співвісності створюють нерівномірне навантаження на ріжучі кромки. Навіть в'язкіший інструментальний матеріал не виключає поломку, не гарантує збереження розміру різьби та не замінює правильне налагодження.

Перед заміною інструменту або переглядом режиму корисно перевірити:

- стан патрона, цанги та посадкових поверхонь;
- співвісність інструменту й підготовленого отвору;
- фактичний діаметр отвору під різьбу;
- синхронізацію обертання шпинделя та подачі;
- стан, концентрацію та подачу мастильно-охолоджувальної рідини;
- наявність биття шпинделя й оснащення.

Керований процес замість пошуку причини після поломки

Технологу важливо не лише призначити мітчик, а й забезпечити відтворюваний результат на серії деталей. За нестабільної роботи інструменту доводиться коригувати режими, аналізувати брак і виконувати позапланову заміну мітчиків.

UTOP варто розглянути, якщо в операції виникають:

- поломки мітчиків, особливо в глухих отворах;
- намотування або погане відведення стружки;
- налипання матеріалу на різальну частину;
- відхилення різьби за розміром;
- потреба розширити діапазон робочих швидкостей;
- необхідність уніфікувати інструмент для різних деталей і матеріалів.

Для точного підбору необхідно враховувати матеріал заготовки, тип та допуск різьби, глибину нарізання, конструкцію отвору, мастильно-охолоджувальну рідину, верстат і поточні параметри обробки.

У матеріалах WEXO показано, що UTOP зберігає стабільну форму стружки й за підвищених швидкостей різання. За швидкості понад 15 м/хв виробник рекомендує використовувати обладнання із синхронізованими обертанням шпинделя та подачею.

Менше ризиків позапланових зупинок

Поломка мітчика всередині деталі - це не лише вартість самого інструменту. Вона може означати зупинку обладнання, видалення уламка, додаткове переналагодження, ризик втрати заготовки та порушення виробничого графіка.

Тому під час оцінювання інструменту важливо враховувати не лише його закупівельну ціну, а й стабільність операції загалом.

Мітчики UTOP можуть бути корисними там, де потрібно:

- зменшити ризик збоїв, пов'язаних зі стружкою;
- підвищити повторюваність нарізання різьби в серії;
- знизити ймовірність браку за різьбою;
- зробити ресурс інструменту прогнозованішим;
- скоротити кількість ситуацій, що потребують втручання оператора.

Інструмент не скасовує необхідності контролювати верстат, оснащення та режими, проте правильно підібраний мітчик допомагає зробити операцію менш залежною від випадкових чинників.

Зрозумілий підбір без надлишкової номенклатури

Для відділу закупівель важливо, щоб інструмент був точно прив'язаний до виробничого завдання. Це допомагає уникнути придбання невідповідних позицій, скоротити кількість випадкових аналогів на складі та спростити повторне замовлення.

Серія UTOP дає змогу закривати широкий спектр операцій у межах однієї універсальної лінійки. Для підбору зазвичай достатньо передати:

- позначення різьби та потрібний допуск;
- матеріал деталі;
- наскрізний чи глухий отвір;
- глибину різьби;
- тип мастильно-охолоджувальної рідини;
- модель верстата або характеристики шпинделя;
- поточну швидкість різання;
- опис проблеми, якщо вона вже спостерігається.

На підставі цих даних можна вибрати відповідне виконання UTOP і визначити стартові параметри обробки.

Контроль процесу за зрозумілими ознаками

Оператор першим помічає, коли процес починає змінюватись: посилюється звук різання, зростає навантаження на шпиндель, стружка залишається в канавках, мітчик важче виходить з отвору або з'являються сліди налипання.

Такі ознаки не варто вважати нормою. Вони можуть вказувати на необхідність перевірити умови обробки.

Під час роботи з мітчиками UTOP важливо:

- дотримуватись рекомендованих параметрів різання;
- застосовувати відповідну мастильно-охолоджувальну рідину та контролювати її подачу;
- стежити за розміром отвору;
- контролювати стан патрона або цанги;
- враховувати тип отвору та глибину різьби;
- не ігнорувати ознаки биття та порушення співвісності.

Якщо виникає проблема зі стружкою, зниження обертів може бути лише тимчасовим заходом. Стійкіший результат дає комплексна перевірка інструменту, оснащення, верстата та режиму обробки.

Коли варто розглянути UTOP

Мітчики UTOP можуть бути відповідним рішенням, якщо потрібно:

- підібрати універсальну серію для більшості стандартних завдань із нарізання внутрішньої різьби;
- працювати зі сталями, нержавіючими сталями, чавуном, міддю або мідними сплавами;
- підвищити стабільність відведення стружки;
- зменшити ризик поломки інструменту через її намотування або забивання;
- поліпшити повторюваність якості різьби;
- підібрати інструмент для нової деталі, матеріалу чи режиму;
- впорядкувати номенклатуру мітчиків на дільниці.

Підбір мітчика під конкретну операцію

Універсальність інструменту найбільш корисна тоді, коли вона спирається на правильний підбір. Щоб рекомендувати виконання UTOP і стартові режими, потрібні вихідні дані щодо деталі та обладнання:

- матеріал і, за наявності, його міцність або твердість;
- розмір, тип і допуск різьби;
- наскрізний чи глухий отвір;
- глибина нарізання;
- діаметр попереднього отвору;
- застосовувана мастильно-охолоджувальна рідина;
- модель верстата, тип патрона та умови синхронізації;
- поточні режими й опис проблеми.

Мітчики UTOP - це інструмент для тих випадків, коли виробництво прагне не гучних обіцянок, а стабільного, зрозумілого та відтворюваного процесу нарізання різьби.
